振蕩器作為實驗室常用設備，如何選擇合適的設備，最重要的參數和注意事項是什么呢？下面將對振蕩器的主要參數及其重要性做簡要概述。

1. 頻率

振蕩器的最基本參數是頻率，即振蕩器輸出信號的重復率（周期）。頻率以赫茲（Hz）為單位，即每秒所包含的周期數。目前，SiTime的振蕩器可為低功耗器件提供低至1Hz的頻率，同時也支持高至725MHz的器件。SiTime振蕩器的頻率可在其頻率范圍內進行編程，精確到小數點后六位。

2. 頻率穩定性

頻率穩定性是振蕩器的基本性能指標之一，參考額定輸出頻率通常以百萬分率（parts per million，ppm）或十億分率（parts per billion，ppb）計。它表示外部條件導致的輸出頻率與理想值的偏差。因此，穩定性數值越小，性能越好。

不同振蕩器類別，影響頻率穩定性的外部條件可能不同，但通常包括溫度變化以及在25°C時測量的初始補償。同時還可能包括隨時間變化的頻率老化、頻率偏移、電源電壓變化和輸出負載變化等電氣條件。

3. 抖動和相位噪聲

相位噪聲及在時域下測量的抖動的重要度，通常被認為是繼振蕩器頻率穩定性之后的性能指標。相位噪聲和抖動與系統性能直接相關，會影響串行數據系統中的誤碼率（bit-error-ratio，BER）等參數。相位噪聲和抖動是量化時鐘信號噪聲的兩種方法。相位噪聲用來測量頻域內的時鐘噪聲；抖動則是用來測量時域內噪聲對時鐘的影響。

由于抖動和相位噪聲是影響系統時序誤差的主要因素，因此在評估總時序預算時，需充分考慮時鐘噪聲。這并不是一件簡單的事情。并非所有振蕩器廠商都會以相同的方式指定抖動。抖動要求因應用而異，頻域內測量的集成相位抖動分別有不同類型的抖動和不同的集成范圍。

4. 輸出信號格式

芯片組供應商可以為定時芯片指定所需的輸出信號模式。輸出類型分為兩類：單端或差分。單端振蕩器成本較低，易于實現，但也有局限性。例如它們對電路板噪聲比較敏感，因此通常更適合166MHz以下的頻率。LVCMOS（Low-voltage CMOS）是最常見的單端輸出類型，可以軌到軌擺動。

差分信號相對來說則是一種更昂貴的選擇，但其性能更好，是高頻應用的首選。由于差分走線常見的所有噪聲都將被消除，因此此模式對外部噪聲不那么敏感，會產生較低的抖動和電磁干擾（EMI）。最常用的差分信號類型包括LVPECL、LVDS和HCSL。

5. 電源電壓

電源電壓，以伏特（V）為單位，是操作振蕩器所需的輸入電源。電源電壓通過VDD引腳為振蕩器供電，因此有時也被稱為VDD。單端振蕩器的標準電壓包括1.8V、2.5V和3.3V?，F(xiàn)代差分振蕩器的電壓通常介于2.5V和3.3V之間。

6. 電源電流

電源電流是指振蕩器的最大工作電流，以微安（μA）或毫安（mA）為單位，在最大電壓或標稱電壓下進行測量。典型電源電流是在沒有負載的情況下測量的。

7. 工作溫度范圍

工作溫度范圍規定了器件預期工作的環境溫度，需符合數據規格。常見的溫度范圍是：

- 商業級、車規級4級：0至+70°C

- 商業擴展級：-20至+70°C

- 工業級、車規級3級：-40至+85°C

- 工業擴展級，車規級2級：-40至+105°C

- 車規級1級：-40至+125°C

- 軍工級：-55至125°C

- 車規級0級：-40至150°C

8. 封裝

振蕩器通常采用金屬、陶瓷或塑料封裝技術，采用多種行業標準封裝尺寸。焊盤（引腳）的排列可能因供應商而異，但x-y的整體尺寸是標準化的。通常有四個引腳的單端振蕩器的常見封裝尺寸包括：

- 2016：2.0 x 1.6 mm

- 2520：2.5 x 2.0 mm

- 3225：3.2 x 2.5 mm

- 5032：5.0 x 3.2 mm

- 7050：7.0 x 5.0 mm

差分振蕩器有六個引腳，通常采用較大的3225、5032和7050封裝尺寸。

一些專用振蕩器，如恒溫控制式晶體振蕩器（OCXO），采用的封裝尺寸要大得多。通常為25.4 x 25.4mm，范圍從9.7 x 7.5mm到135 x 72mm。

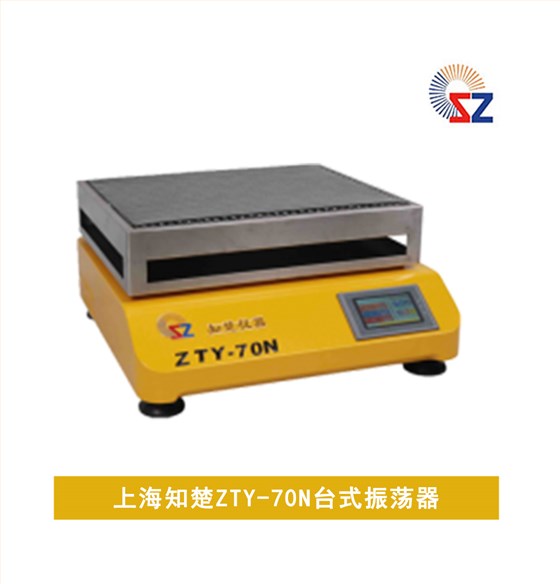

上海知楚ZTY-70N臺式振蕩器，流線型外觀，外殼采用靜電噴塑，防腐蝕，擁有數據記錄功能，每分鐘記錄一次數據，可記錄近三個月的數據。配備高質伺服電機，控制速度精確、高速性能好、穩定性強。LCD觸摸屏，設定溫度、轉速、時間和實測溫度、轉速、剩余時間在同一界面顯示，不用相互切換界面，觀察更直觀；操作界面加密鎖定功能，杜絕重復操作和人為誤操作；可自由設定搖板正轉或反轉；強制對流的風扇常開或自動。
